الروابط الداخلية في المنتجات مزدوجة الجدار
الرابط الداخلي هو أسلوب تصميم في منتجات القولبة الدورانية مزدوجة الجدار، يهدف إلى تقريب الجدارين موضعيا بصورة مضبوطة بحيث يندمجان في تلك المنطقة عند نهاية الدورة، مكوّنين مقطعا مصمتا.
- يقلل الميل إلى الانثناء والانخساف في الألواح الكبيرة
- يزيد الصلابة في المناطق التي يستخدم فيها
- ينقل الحمل إلى الجدار المقابل أيضا، مما يسمح للجدارين بحمل الحمل معا
- يقلل الإحساس بالفراغ أو الضعف في المنتج
في هذا الدليل، يتم تناول الحالات التي يفضل فيها استخدام الرابط الداخلي، والمعايير التي يجب الاعتماد عليها في تصميمه، وأهم النقاط التي ينبغي الانتباه إليها في العملية الإنتاجية.
متى نحتاج إلى رابط داخلي؟
إذا لم يكن انثناء السطح مرغوبا، وإذا أريد تقليل خطر التموج أو الانخساف في الجدار الخارجي، وإذا كان الحمل الواقع على الجدار العلوي بحاجة إلى أن ينتقل أيضا إلى الجدار السفلي، أو إذا كان المطلوب أن يعطي المنتج إحساسا بالتماسك لا بالفراغ (أي إذا كان المقصود تقليل اهتزاز السطح والانثناء الموضعي)، فإن الرابط الداخلي قد يكون حلا جيدا.
لا يستخدم الرابط الداخلي فقط من أجل الصلابة. ففي بعض المنتجات التي تحمل السوائل، يمكن استخدامه أيضا لتقسيم الحجم الداخلي جزئيا من أجل تهدئة الحركة، أو كسر الاهتزاز، أو توزيع الحمل بصورة أكثر توازنا. وهذه الحاجة لا تظهر دائما في الألواح الكبيرة فقط. بل قد يصبح الرابط الداخلي أيضا جزءا طبيعيا من التصميم في المناطق الصغيرة لكنها المجهدة (مثل نقاط التوصيل، والقواعد، ونقاط حمل الأحمال).
وظائف الرابط الداخلي
ليس كل رابط داخلي يستخدم للغرض نفسه. ففي التصميم، يجب أولا تحديد المشكلة التي سيحلها الرابط الداخلي.
- رابط خطي: يقسم الأسطح الواسعة والمستوية، ويقلل انثناء السطح عند الضغط عليه.
- رابط تقوية: يقلل تركّز الحمل على جدار واحد، ويساعد على أن يحمل الجداران الحمل معا.
- رابط تركيب: يقوي منطقة التوصيل عبر ربط الجدارين حول البرغي أو الـ insert أو الفلنجة. وبذلك يقل خطر الانسحاق أو الارتخاء مع مرور الوقت حول منطقة التوصيل.
- رابط كاسر للموج: يساعد على تقليل حركة السائل والحد من اهتزاز اللوح من خلال توجيه الجريان جزئيا داخل الحجم الداخلي.

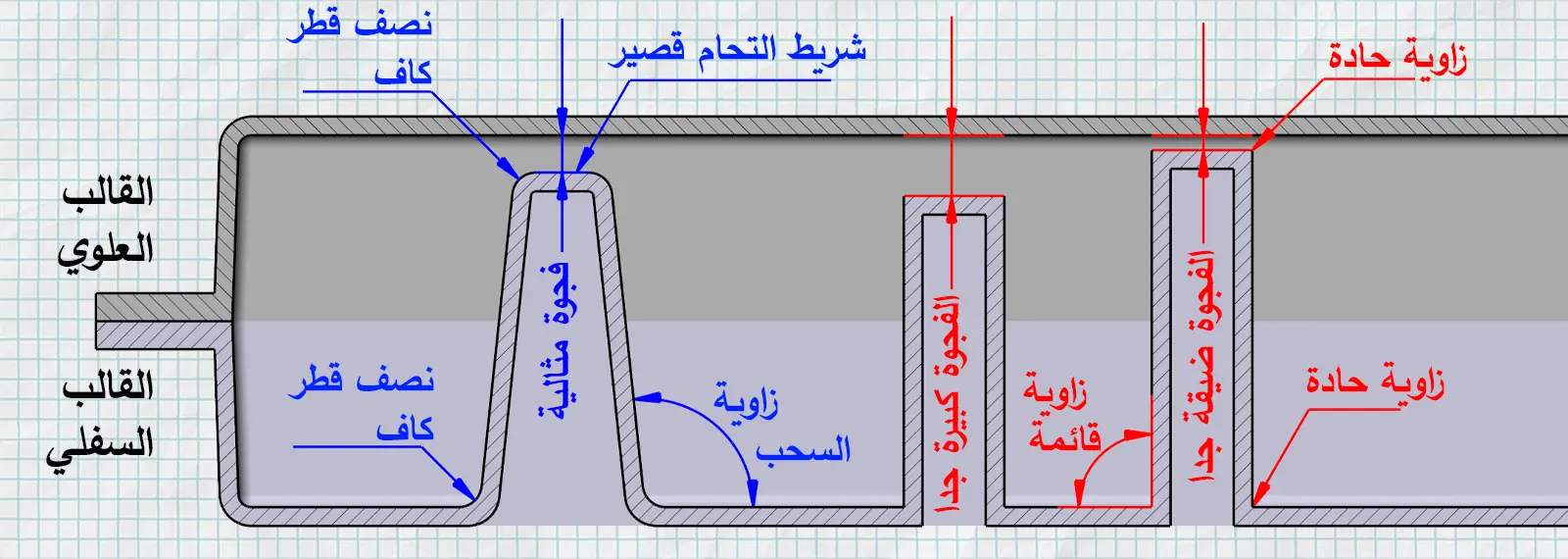

التصميم الصحيح للرابط الداخلي
يبدو الهدف في الرابط الداخلي بسيطا: ليلتحم الجداران في هذه المنطقة ويشكلا مقطعا مصمتا. ولكن في القولبة الدورانية، لا تتمثل المسألة في الالتحام وحده. بل يجب أن تتمكن المادة من الوصول إلى تلك المنطقة، وأن تغلف السطح بما يكفي، وألا تبقى جيوب هوائية في الداخل، وأن يندمج الجداران فعلا بحيث يتصرفان ككتلة واحدة. وفوق ذلك كله، يجب أن يتحقق هذا من دون أن يعيق الخروج السلس من القالب.
النقاط التالية تمثل المبادئ المشتركة للأشكال الهندسية للروابط الداخلية التي تعمل في الواقع من دون مشكلات.
- في منطقة الرابط الداخلي، تترك مسافة بين جداري القالب تعادل نحو ~%175 من سماكة الجدار المستهدفة. (وهذا المعامل قيمة ابتدائية. أما سلوك الاندماج الفعلي فيعتمد على المادة الخام، والعملية، وتفاوت سماكة الجدار.)
- لا يترك خط الاندماج كأنه خط واحد فقط، بل يصمم شكل هندسي يكوّن شريط اندماج قصيرا. (فالشريط العريض جدا يزيد خطر الآثار والانخساف، أما الشريط الضيق جدا فيضعف الاندماج.)
- بدلا من القنوات الحادة، يفضل اعتماد شكل V مفتوح أو U عريض يوجّه المادة إلى الداخل.
- وجود نصف قطر عند مداخل ومخارج جيب الرابط الداخلي (وكذلك عند زوايا شريط الاندماج) أمر أساسي. ويجب ألا يكون نصف القطر أصغر من سماكة الجدار.
- لا يترك حجم أعمى في أطراف جيب الرابط الداخلي يمكن أن يحبس الهواء. بل يجب أن يبقى شكل الطرف مفتوحا لتوفير مسار لخروج الهواء.
- يجب إعطاء زوايا سحب كافية في الجدران الجانبية لجيب الرابط الداخلي وعلى الأسطح المحيطة بشريط الاندماج، وإلا فإن الانكماش بعد التبريد قد يقفل هذا التفصيل داخل القالب.
- يجب تصميم الرابط الداخلي بحيث لا يسبب تراكم سماكة مفاجئا حوله. وينبغي أن تكون انتقالات السماكة سلسة، وإلا فقد تظهر آثار أو انخسافات على السطح المقابل بسبب فروق التبريد.
شروط العملية الخاصة بالرابط الداخلي
قد يبدو الرابط الداخلي صحيحا في الرسم، لكنه في الإنتاج لا يندمج بصورة سليمة إلا مع الحرارة الصحيحة، والدورة الصحيحة، والمادة الخام الصحيحة. ولذلك فإن الرابط الداخلي يعد مسألة عملية بقدر ما هو مسألة تصميم.
- في منطقة الرابط الداخلي، يجب أن تصل المادة إلى مستوى تكون فيه منصهرة تماما وقادرة على الجريان. وفي الأشكال العميقة أو الضيقة قد تتأخر هذه المنطقة في التسخين، لذلك يجب تأمين تسخين كاف من خلال ضبط الدورة، وعند الحاجة، من خلال توجيه الهواء داخل القالب.
- يجب موازنة توزيع الحرارة في القالب بحيث لا يسبب زيادة سماكة موضعية أو آثارا في منطقة الرابط الداخلي.
- يجب أن تكون مدة الدورة طويلة بما يكفي لكي تندمج الطبقتان المنصهرتان في منطقة الرابط الداخلي اندماجا كاملا. فالتبريد المبكر قد يؤدي إلى اندماج داخلي ضعيف رغم أن السطحين يبدوان وكأنهما تلامسا.
- يجب توفير مسار لخروج الهواء حتى لا ينحبس داخل جيب الرابط الداخلي؛ وعند الحاجة يمكن استخدام تهوية دقيقة عند الأطراف.
- جودة المادة الخام عامل حاسم. فالمسحوق الرطب أو المتكتل أو الخشن أو ضعيف الجريان لا يملأ المناطق الضيقة للرابط الداخلي بما يكفي، ولا يحقق اندماجا كاملا.
هل ترغب في التحقق من تصميمك؟
عندما يستخدم الرابط الداخلي في المكان الصحيح وبالشكل الهندسي الصحيح، فإنه ينقل المنتجات مزدوجة الجدار إلى مستوى مختلف تماما. وإذا كانت لديك في قطعتك الخاصة أسئلة من نوع: أين يجب وضع الرابط الداخلي؟ كم خطا يجب أن يكون؟ أين تكمن مخاطر الخروج من القالب أو مخاطر الملء؟ فيمكننا توضيح ذلك بسرعة من خلال خدمات مراجعة التصميم والتحليل التي نقدمها.
