إدارة الهبوط في الأسطح المستوية الكبيرة في المنتجات المصبوبة بالدوران
تعد الألواح المستوية الكبيرة من أكثر المناطق حساسية في تصميم القولبة بالدوران. وعندما تجتمع صلابة غير كافية للوح، وفروق التبريد بين المناطق، والانكماش، وتأثير الفراغ الداخلي، قد يظهر هبوط على السطح.
- كلما كبر السطح، أصبحت حتى التشوهات الصغيرة أكثر وضوحا
- يظهر الهبوط غالبا على شكل سحب إلى الداخل في منتصف السطح
- في بعض القطع لا يظهر هذا على شكل هبوط فقط، بل أيضا على شكل تموج وفقدان في الشكل
- يمكن أن يعطي الهبوط انطباعا بالتشوه، وضعف المتانة، وانخفاض الجودة في القطعة.
كيف تدار مشكلة الهبوط في التصميم؟
تكون الأسطح المستوية الكبيرة أكثر حساسية لمشكلة الهبوط لأنها تمتلك صلابة طبيعية أقل من الأشكال المنحنية أو المكسرة. ولذلك فهي تتأثر بسهولة أكبر بفروق التبريد والانكماش وفروق الضغط الداخلي. وكلما كبر السطح، أصبح هذا الأثر أكثر وضوحا، وقد ينظر حتى إلى التشوهات الصغيرة على أنها هبوط. لذلك لا يكون الهدف في جانب التصميم مجرد زيادة السماكة، بل تطوير حلول هندسية تجعل سلوك اللوح أكثر استقرارا.

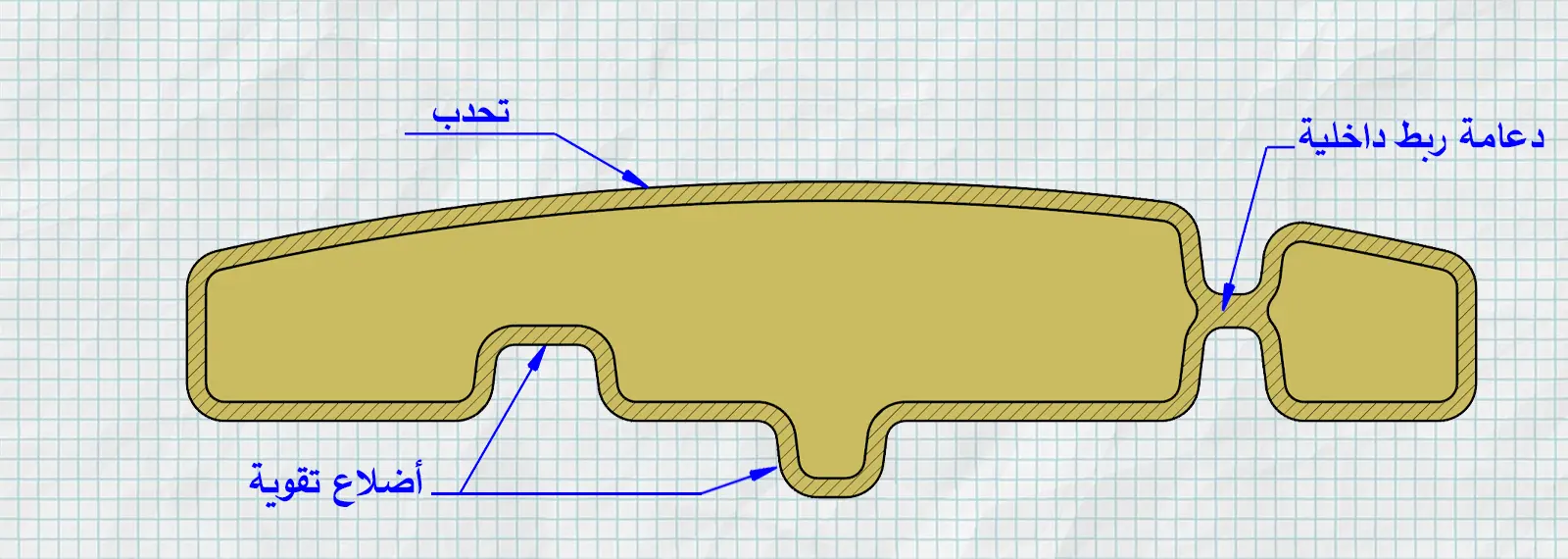

- إعادة النظر في المساحة المستوية الكبيرة: هل السطح المستوي تماما ضروري فعلا، أم يمكن إعطاء شكل خفيف من دون الإخلال بالوظيفة؟ يجب الإجابة عن هذا السؤال أولا.
- إعطاء انحناء مضبوط للسطح: استخدام تحدب خفيف بدلا من لوح مستو تماما يمكن أن يرفع مقاومة السطح للهبوط بشكل ملحوظ.
- تقسيم اللوح: تقسيم الأسطح المستوية الطويلة غير المنقطعة بخطوط كسر أو درجات أو انتقالات شكلية يقلل الفتحة الحرة.
- إضافة أضلاع أو حواف بارزة: يمكن للدعامات الموضوعة في المكان الصحيح أن تحقق زيادة مهمة في الصلابة.
- استخدام جدار مزدوج أو kiss-off: إذا كانت الهندسة تسمح بذلك، فإن البنية المدعومة من الداخل تكون حلا شديد الفاعلية في الألواح الكبيرة.
- استخدام نسيج السطح في المكان المناسب: يمكن للنسيج أن يخفي التموج البصري، لكنه ليس حلا إنشائيا. فهو يحسن المظهر، لكنه لا يحل السبب الجذري.
كيف تدار مشكلة الهبوط بالعملية والمادة؟
لا تحل مشكلة الهبوط بالتصميم وحده؛ فاختيار العملية والمادة يحدد النتيجة مباشرة أيضا. إن توازن التسخين والتبريد، وإدارة الدورة، وطبيعة انكماش المادة يمكن أن تؤثر بوضوح في ميل الأسطح المستوية الكبيرة إلى الهبوط.
- يجب أن تكون التهوية كافية: إذا لم يخرج الهواء بشكل كاف، فقد يتكون فراغ داخلي أثناء التبريد ويسحب اللوح الكبير إلى الداخل.
- يجب ألا يكون التبريد عنيفا جدا: فالتبريد القاسي، خصوصا في المراحل المبكرة، قد يزيد فروق الحرارة ويرفع الإجهادات المتبقية.
- يجب أن يكون التبريد متجانسا قدر الإمكان: إذا تعرض جانب واحد لتأثير مركز من الهواء أو الماء، فقد ينجذب اللوح إلى جهة واحدة.
- يجب أن يكون توزيع السماكة متوازنا: فالمناطق السميكة تبرد متأخرة، وقد يزيد هذا الفرق ميل اللوح إلى الهبوط.
- اختيار المادة: حتى داخل العائلة البوليمرية نفسها، يمكن للمواد ذات الخصائص المختلفة أن تغير بوضوح مقدار الانكماش وميل اللوح إلى الهبوط.
- استخدام الإضافات والمواد المالئة: بعض أنظمة المالئات قد تزيد الصلابة؛ لكن في المقابل قد تنخفض مقاومة الصدم، أو تصبح القطعة أثقل، أو تضعف جودة السطح.
- يجب أن تكون ظروف الإنتاج مستقرة: إذا لم تعط الهندسة نفسها نتائج متقاربة في كل مرة، فالمشكلة في الغالب تكون عدم استقرار ظروف الإنتاج.
- استخدام الجيجات: قد يساعد تبريد القطعة بطريقة مضبوطة داخل جيج بعد خروجها من القالب على حفاظ الأسطح المستوية الكبيرة على شكلها بشكل أفضل.
كيف تقيم مشكلة الهبوط؟
من أجل تقييم مشكلة الهبوط بشكل صحيح، لا يكفي تفسير العيب الظاهر على السطح من خلال شكله فقط. يجب أولا توضيح نوع المشكلة، ثم فحص توزيع السماكة، وظروف الإنتاج، والانحراف الحقيقي في الشكل معا. فالعيوب المتشابهة في المظهر قد تكون أسبابها مختلفة، ولا يمكن الوصول إلى الحل الصحيح إلا بعد تعريف المشكلة تعريفا صحيحا.
- صنف العرض الظاهر: يجب توضيح نوع المشكلة أولا. هل هو فعلا هبوط في اللوح، أم تموج موضعي، أم تشوه عام، أم انبعاج حدث لاحقا؟
- تحقق من توزيع السماكة: من الصعب الوصول إلى تفسير صحيح من دون رؤية المناطق الرقيقة والسميكة. فكثير من مشكلات الهبوط ترتبط بعدم توازن توزيع سماكة الجدار.
- افحص بيانات الإنتاج: يجب تقييم زمن التسخين، وطريقة التبريد، وتنفيذ تهوية الهواء، ودرجة حرارة الهواء الداخلية إن وجدت، معا.
- أكد ذلك بأخذ مقطع: في المناطق المشكوك فيها، لا يمكن فهم بنية الجدار، أو الفراغات، أو المسامية، أو زيادة السماكة الموضعية بوضوح إلا من خلال مقطع.
- احكم بالقياس: لا تكفي الملاحظة البصرية. فمن دون قياس الانحراف الحقيقي في الشكل لا يمكن تقييم حجم المشكلة تقييما صحيحا.
- اختبر التعديل بمتغير واحد كل مرة: إن تغيير الهندسة والمادة وظروف الإنتاج كلها في الوقت نفسه يجعل رؤية السبب الحقيقي أكثر صعوبة.
هل تريد رؤية هبوط الألواح في مرحلة التصميم؟
يتحول هبوط الأسطح المستوية الكبيرة إلى مشكلة مكلفة عندما يكتشف بعد بدء الإنتاج. إذا كانت لديك في قطعتك أسئلة من نوع: هل أحتاج إلى أضلاع هنا، هل يكفي تحدب خفيف، هل يمكن إنقاذ هذا اللوح من خلال العملية، أم أن مراجعة الهندسة مطلوبة؟ فيمكننا توضيح ذلك معك قبل الإنتاج من خلال خدمات مراجعة التصميم والتحليل.
