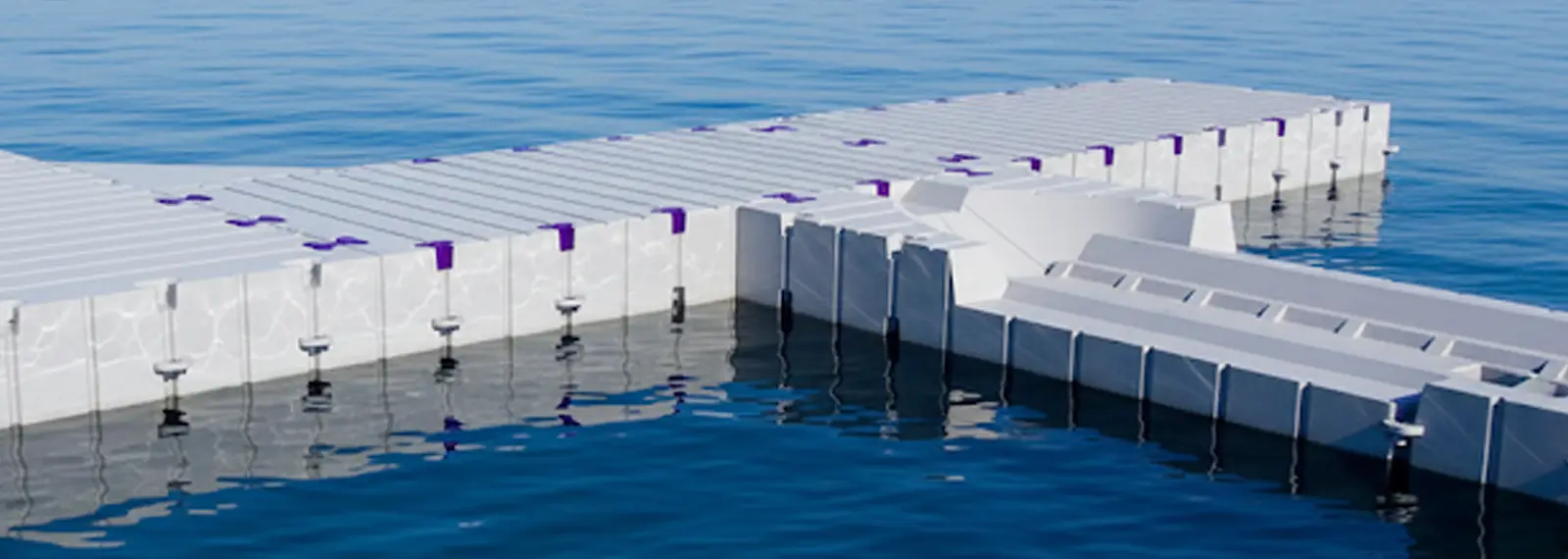

Rotasyon Ürünlerde Büyük Düz Yüzeylerde Çökme Yönetimi
Büyük düz paneller, rotasyon tasarımında en kritik bölgelerden biridir. Yetersiz panel rijitliği, bölgeler arasında oluşan soğuma farkları, büzülme ve iç vakum etkisi birleştiğinde yüzeyde çökmeler görülebilir.
- Yüzey büyüdükçe küçük deformasyonlar bile daha görünür hale gelir
- Çökme çoğu zaman yüzeyin ortasında içe çekilme olarak ortaya çıkar
- Bazı parçalarda bu durum yalnızca çökme değil, dalgalanma ve form kaybı olarak da görülür
- Çökme: Parçada deformasyon, dayanıksızlık ve düşük kalite izlenimi oluşturabilir.

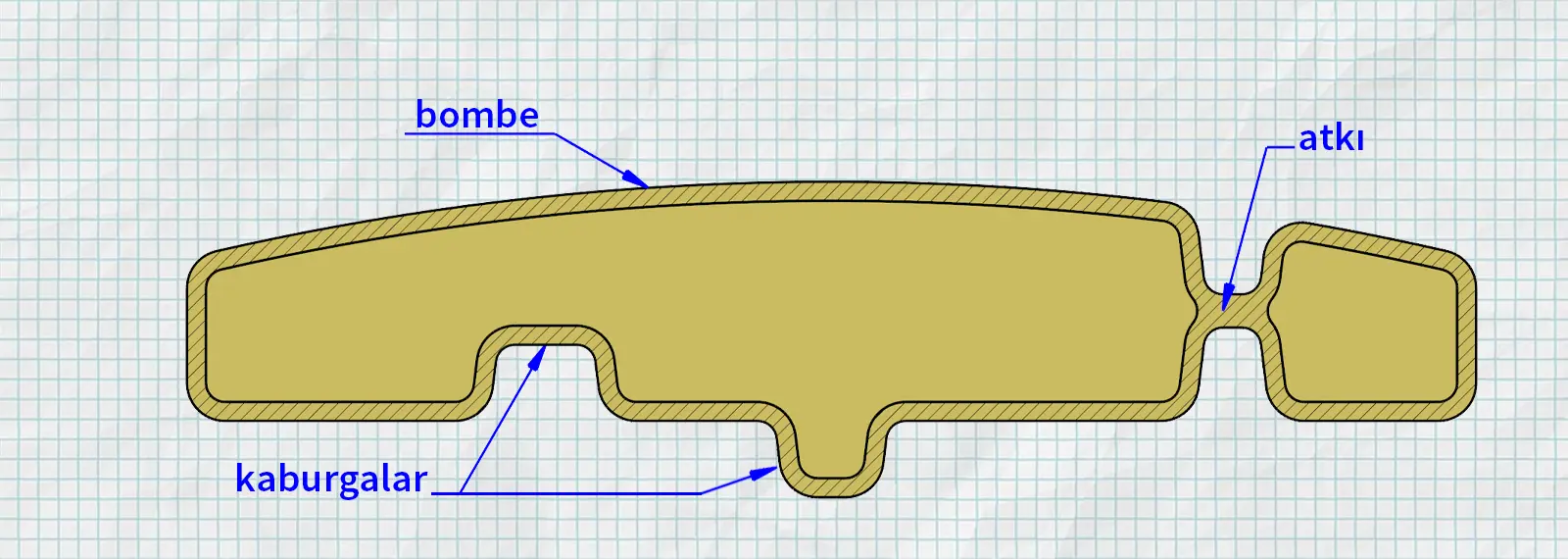

Tasarımda Çökme Nasıl Yönetilir?
Büyük düz yüzeyler, eğrisel veya kırıklı geometrilere göre daha düşük doğal rijitliğe sahip oldukları için çökme problemine daha hassastır. Bu yüzden soğuma, büzülme ve iç basınç farklarından daha kolay etkilenirler. Yüzey büyüdükçe bu etki daha görünür hale gelir ve küçük deformasyonlar bile çökme olarak algılanabilir. Bu nedenle tasarım tarafında amaç, yüzeyi yalnızca kalınlaştırmak değil; panel davranışını daha kararlı hale getirecek geometrik çözümler geliştirmektir.
- Geniş düz alanı yeniden sorgulamak: Gerçekten tam düz yüzey şart mı, yoksa fonksiyonu bozmadan hafif form verilmesi mümkün mü, önce bu soruya cevap aranmalıdır.
- Yüzeye kontrollü kavis vermek: Tamamen düz panel yerine hafif bir bombe kullanmak, yüzeyin çökme direncini belirgin biçimde artırabilir.
- Paneli bölmek: Uzun ve kesintisiz düz yüzeyleri kırık çizgi, kademe veya form geçişleriyle bölmek, serbest açıklığı azaltır.
- Kaburga veya kordon eklemek: Doğru yerleştirilmiş destekler, önemli rijitlik artışı sağlayabilir.
- Çift cidar veya kiss-off kullanmak: Geometri uygunsa, içten destekli yapı büyük panellerde çok etkili bir çözümdür.
- Yüzey dokusunu doğru yerde kullanmak: Doku, optik dalgalanmayı gizleyebilir; ama yapısal bir çözüm değildir. Görünüşü iyileştirir, kök nedeni çözmez.

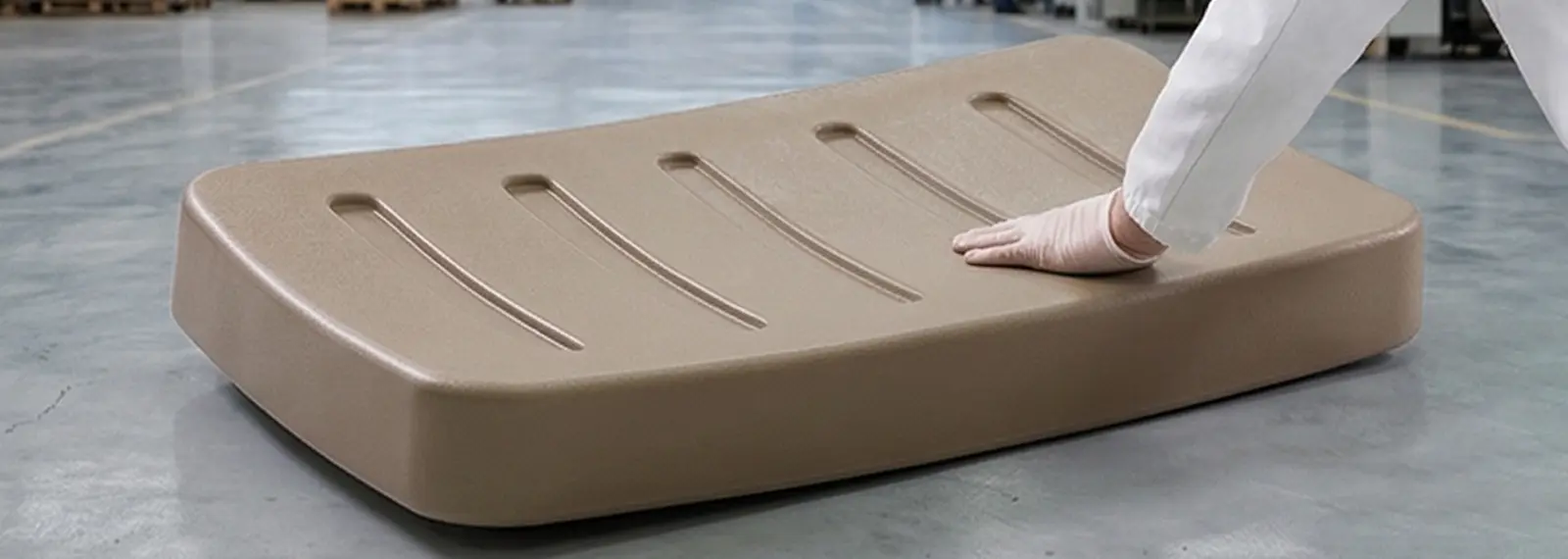

Proses ve Malzeme ile Çökme Nasıl Yönetilir?
Çökme problemi yalnızca tasarımla çözülmez; proses ve malzeme seçimi de sonucu doğrudan belirler. Isıtma-soğutma dengesi, çevrim yönetimi ve malzemenin büzülme karakteri, büyük düz yüzeylerde çökme eğilimini belirgin biçimde etkileyebilir.
- Havalandırma yeterli olmalıdır: Hava çıkışı yetersizse soğuma sırasında iç vakum oluşur ve geniş panel içe doğru çekilebilir.
- Soğutma çok agresif olmamalıdır: Özellikle erken safhada sert soğutma, sıcaklık farklarını büyüterek artık gerilmeleri artırabilir.
- Soğutma mümkün olduğunca homojen olmalıdır: Tek tarafta yoğun hava veya su etkisi oluşuyorsa panel bir yöne doğru çekebilir.
- Kalınlık dağılımı dengeli olmalıdır: Parçadaki kalın bölgeler daha geç soğur ve bu fark, panelde çökme eğilimini artırabilir
- Malzeme seçimi: Aynı polimer ailesi içinde bile farklı özellikte malzemeler, büzülme miktarını ve panelin çökme eğilimini belirgin biçimde değiştirebilir.
- Katkı ve dolgu kullanımı: Bazı dolgu sistemleri rijitliği artırabilir; ancak bunun karşılığında darbe dayanımı düşebilir, parça ağırlaşabilir yahut yüzey kalitesi zayıflayabilir.
- Üretim şartları kararlı olmalıdır: Aynı geometri her seferinde benzer sonuç vermiyorsa, sorun çoğu zaman üretim koşullarının dengesiz olmasıdır.
- Aparat kullanımı: Parçanın kalıptan çıktıktan sonra bir aparat içinde kontrollü soğutulması, büyük düz yüzeylerin formunu daha iyi korumasına yardımcı olabilir.

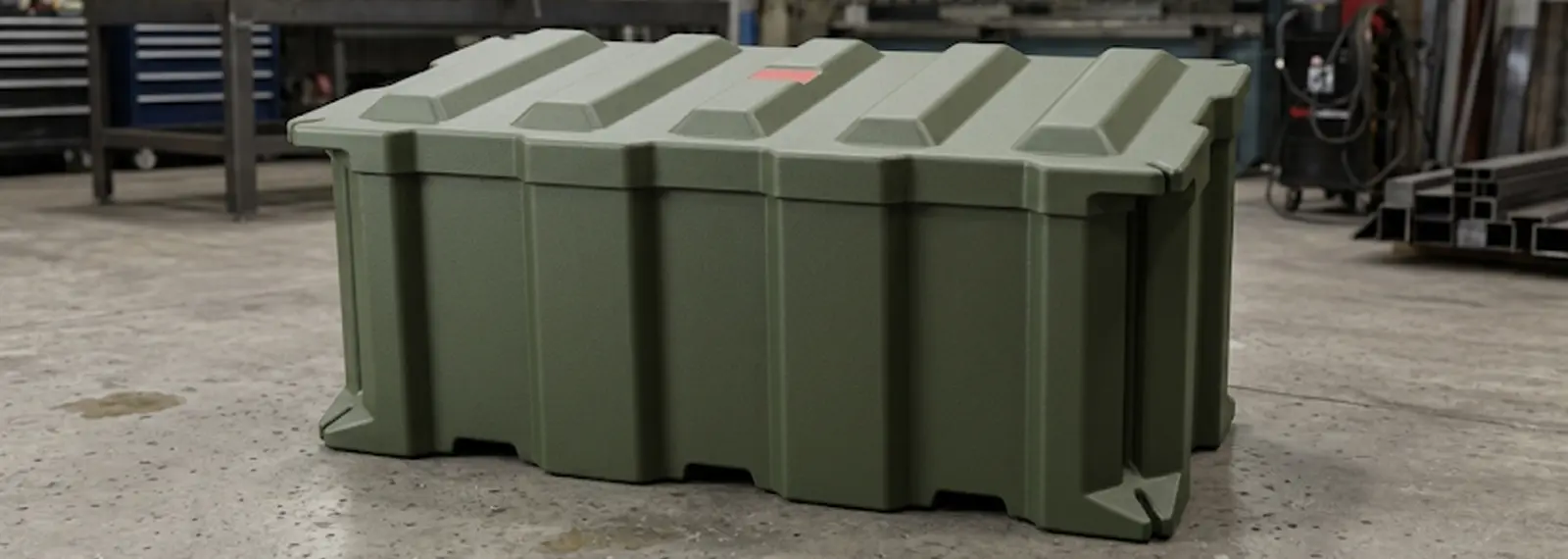

Çökme Problemi Nasıl Değerlendirilir?
Çökme problemini doğru değerlendirmek için, yüzeyde görülen kusuru sadece görünüşüne bakarak yorumlamak yeterli değildir. Önce problemin türü netleştirilmeli; ardından kalınlık dağılımı, üretim koşulları ve gerçek şekil sapması birlikte incelenmelidir. Çünkü benzer görünen kusurların nedeni farklı olabilir ve doğru çözüm, ancak problem doğru tanımlandığında bulunabilir.
- Semptomu sınıflandır: Önce problem tipi netleştirilmelidir. Gerçekten panel çökmesi mi var, yoksa lokal dalgalanma, genel çarpılma ya da sonradan oluşmuş bir ezilme mi?
- Kalınlık dağılımını kontrol et: İnce ve kalın bölgeler görülmeden doğru yorum yapmak zordur. Birçok çökme problemi, dengesiz cidar dağılımıyla ilişkilidir.
- Üretim verisini incele: Isıtma süresi, soğutma biçimi, hava tahliyesi ve varsa iç hava sıcaklığı birlikte değerlendirilmelidir.
- Kesit alarak doğrula: Şüpheli bölgelerde cidar yapısı, boşluk, gözeneklilik veya lokal kalınlaşma ancak kesitle net anlaşılır.
- Ölçerek karar ver: Görsel yorum yeterli değildir. Gerçek şekil sapması ölçülmeden problemin boyutu doğru değerlendirilemez.
- Revizyonu tek değişkenle dene: Aynı anda geometriyi, malzemeyi ve üretim şartlarını değiştirmek, gerçek nedeni görmeyi zorlaştırır.
